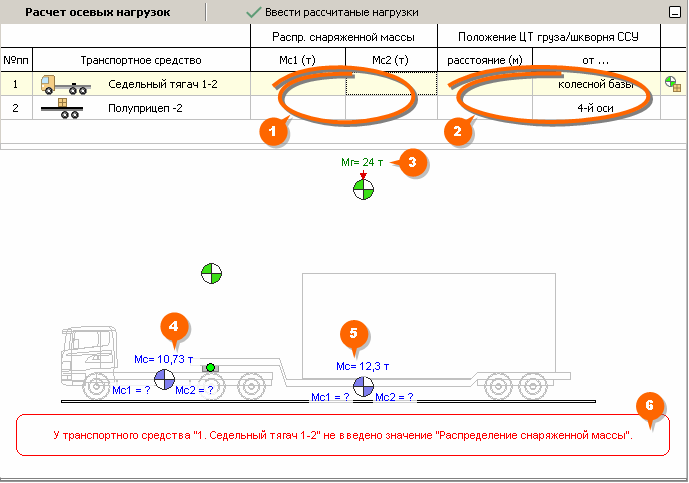

Результаты расчета осевых нагрузок

Если расчет был выполнен успешно, результаты будут выведены в виде графика или схемы и станут доступны кнопки, расположенные под результатами.

calc1b

1) Кнопка "Старт расчета".

2) Если галка установлена, ход расчета выводится в отдельном окне (с возможностью их печати).

3) Будут показаны условные обозначения схемы.

4) Ввести полученные нагрузки в поле ввода "Осевые нагрузки"

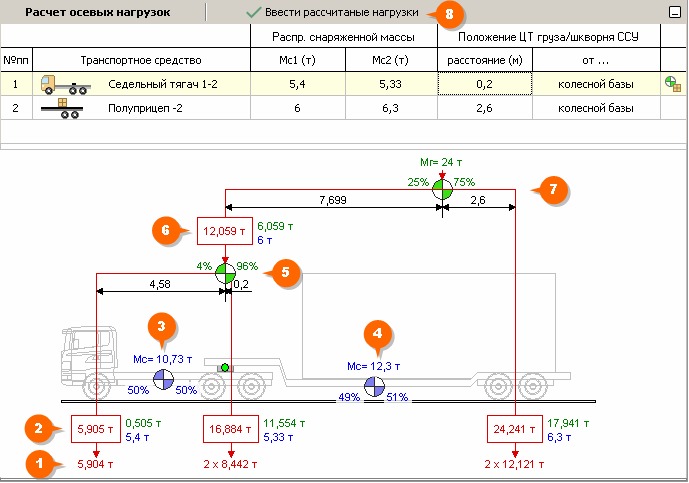

Схема распределения нагрузок

1) Масса груза (Мг) и её процентное распределение по тележкам

2) Нагрузка на ССУ тягача

3) Нагрузка на тележки (ССУ), красным - распределенная масса груза (Мг), черным - распределенная снаряженная масса (Мс).

4) Рассчитанные осевые нагрузки: Кол-во осей х Нагрузка. Если допустимая нагрузка на ось будет превынена, выводится красным.

5) Положение центра тяжести груза (ЦТ)

6) Положение теоретического центра тяжести груза (ТЦТ). Если совпадает с ЦТ, то не выводится.

Схема распределения нагрузок



Графики распределения нагрузок

Условные обозначения для графиков см. в разделе Методика расчета -> Основной расчет




см. также:Данные расчета, Методика расчета
